«Специалистами компании разработана концепция объемной гидравлической машины Рыля роторно-поршневого типа со свободными поршнями-вытеснителями. Машина Рыля является функциональным аналогом винтовой гидравлической машины, но позволяет более эффективно решать задачи транспортировки флюидов, в том числе многофазных, в широком интервале расходов, давлений и температур»

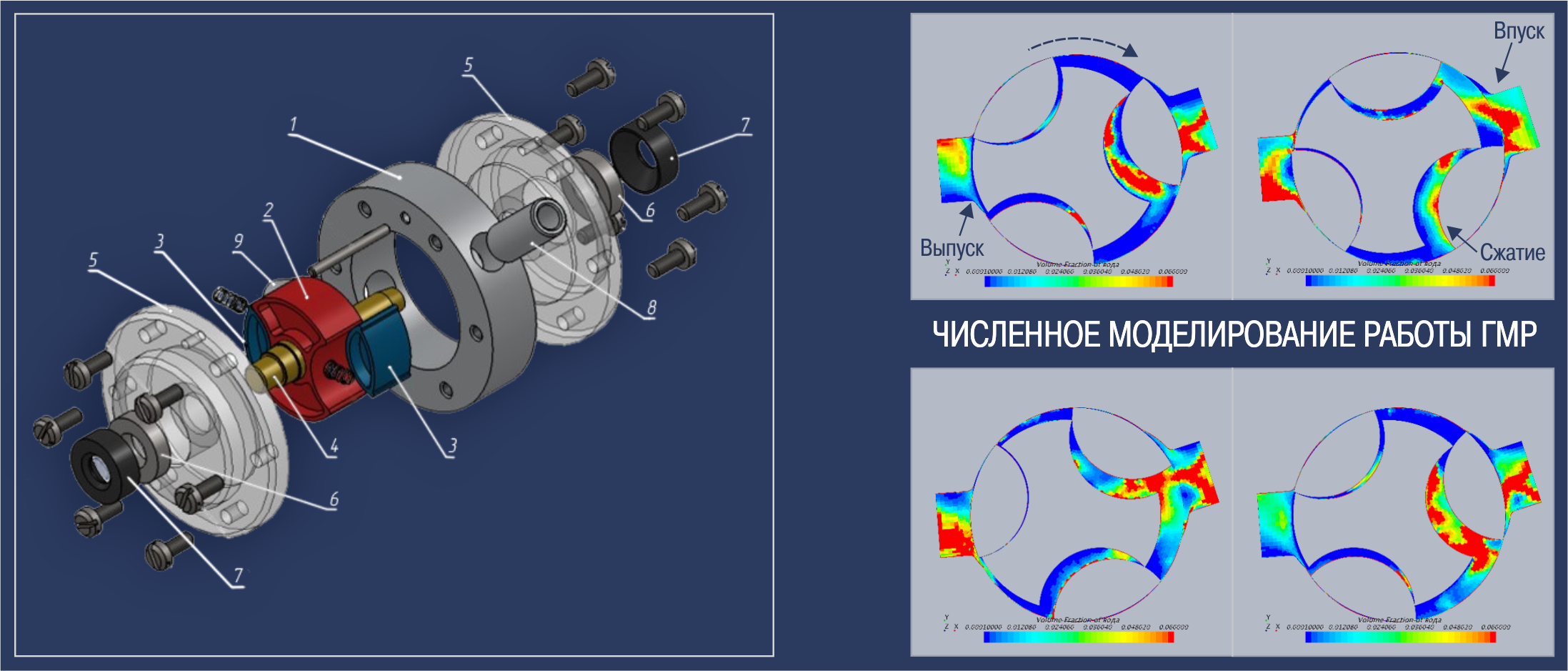

Деталировка макета насоса Рыля:

ОСОБЕННОСТЯМИ
МАШИНЫ РЫЛЯ ЯВЛЯЕТСЯ:

1 – корпус-статор,
2 – ротор,
3 – поршень-вытеснитель,
4 – вал,
5 – крышка статора,
6 – подшипник,
7 – манжета,
8 – впускной патрубок,
9 – выпускной патрубок.

- простота конструкции,
высокая ремонтопригодность

- отсутствие прецизионных деталей,
в том числе впускных и выпускных клапанов

- динамическая уравновешенность ротора

- высокий объемный и механический КПД

- перекачиваемая среда: газ, жидкость, многофазные флюиды

- высота самовсасывания 9 м

- напор до 200 м на одну ступень

- расход до 50 м3/час на одну ступень

ВНУТРИСКВАЖИННЫЕ НАСОСЫ

Многофазные самовсасывающие малогабаритные насосы (диаметр 60-168 мм, высота при напоре 2000 м до 1500 мм, расход 20-200 м3/сутки) предназначены для замены насосов ЭЦН в системах добычи нефти при падении пластового давления. Нечувствительны к содержанию газовой фазы, исключают попадание газа в затрубное пространство, имеют линейную расходно-напорную характеристику, общий КПД не менее 70%.

ЖИДКОСТНЫЕ НАСОСЫ С МАЛОЙ ПОДАЧЕЙ И ВЫСОКИМ ДАВЛЕНИЕМ

Насосы общепромышленного назначения, предназначены для перекачки жидкостей с вязкостью до 20000 сПз с расходом до 10 м3/час, дифференциальным давлением не менее 2 МПа на одну ступень. Количество ступеней (последовательных или параллельных) не ограничено. Рекомендуемое применение – подача химических реагентов в потоки флюидов высокого давления, создание напора флюидов для генерирования волновых процессов в системах перемешивания.

МУЛЬТИФАЗНЫЕ НАСОСНЫЕ АГРЕГАТЫ

Предназначены для однотрубной транспортировки продукции скважин от кустов скважин до центральных пунктов сбора и подготовки нефти, а также повышения давления скважинного флюида депрессивных скважин газоконденсатных месторождений (дифференциальное давление до 2 МПа на одну ступень, расход флюида на входе до 200 м3/час, содержание газовой фазы до 99,5% об.). Рекомендуются для замены компрессоров и насосов в системах двухфазного транспорта и винтовых насосов в системах однофазного транспорта продукции скважин.

КРИОГЕННЫЕ НАСОСЫ И ДЕТАНДЕРЫ

Предназначены для транспортировки криогенных жидкостей и редуцирования криогенных флюидов, содержащих жидкость (сверхкритический флюид) на входе (дифференциальное давление до 2 МПа на одну ступень, расход флюида на входе/насос или выходе/детандер до 200 м3/час, содержание газовой фазы 0-50% об., температура до минус 198 С).

ИСПЫТАТЕЛЬНЫЙ СТЕНД

Ресурсные испытания насосов Рыля (подача 10 м3/час, напор 2 МПа, магнитная муфта)
